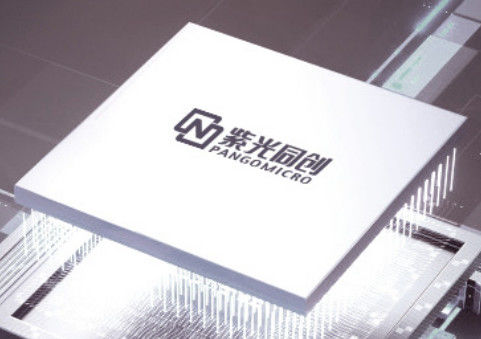

PGL12G

PGL12Gは,低電力で費用対効果の高いFPGA製品である.その主要パラメータと特徴は以下の通りである:

I.基本パラメータ

• プロセス:成熟した低消費電力プロセスノードである40nm CMOS技術を使用する.
• コア電圧:1.1V以下で,さらに電力を削減する.

II. IO 特徴

• ユーザーIOの数: 308ユーザーIOまでサポートし,複雑なデザインのニーズに対応します.
• 電圧規格: 1.2V,1.5V,1.8V,2.5V,3.3Vを含む複数の電圧規格をサポートし,さまざまなインターフェースと回路要件に適応します.
• インターフェース規格: HSTL,SSTL,mipiD-PHY,LVDS,MINI-LVDS,SUB-LVDS,SLVS,TMDSなどの複数のインターフェース規格と互換性異なる周辺機器と記憶装置との互換性を確保する.

構成可能な論理モジュール (CLM)

• 構造:各CLMには4つの多機能 LUT5 (Look-Up Table) と6つのレジスタがあり,柔軟なロジック構成機能を備えています.
• 機能: 快速なキャリー・ルーカヘッド算数論理,分散型RAMモード,キャスケードチェーンをサポートし,FPGAの計算およびデータ処理能力を強化する.

IV メモリ 資源

• DRM (Dedicated RAM Modules): 2つの独立した 9Kb ブロックとして構成可能な 18Kb のストレージスペースを提供します.シングルポート RAM,ダブルポート RAM,シンプルなダブルポート RAMROMとFIFOモードで,アプリケーションのさまざまなストレージニーズを満たします.
• 分散型RAMとブロックRAM:一時的なデータを保存し,複雑な論理機能を実装するための一定の量の分散型RAMとブロックRAMリソースを提供しています.

V. ハードコア資源

• メモリコントローラー (HMEMC): 外部メモリデバイスとの効率的なデータ交換のための統合されたメモリコントローラー.
• アナログからデジタル変換器 (ADC): アナログ信号をデジタル信号に変換するための統合ADCモジュール. アナログ信号処理を必要とするアプリケーションに適しています.

VI.その他の特徴

• 設定モード: ユーザの要求に基づいて柔軟な設定のための複数の設定モードをサポートします.
• セキュリティ機能: ビットストリーム暗号化とデバイスID (UID) 機能を提供し,ユーザーのデザインを保護します.
